Mała histereza
Wskaźnik stanu (LED)
Styk przełączający

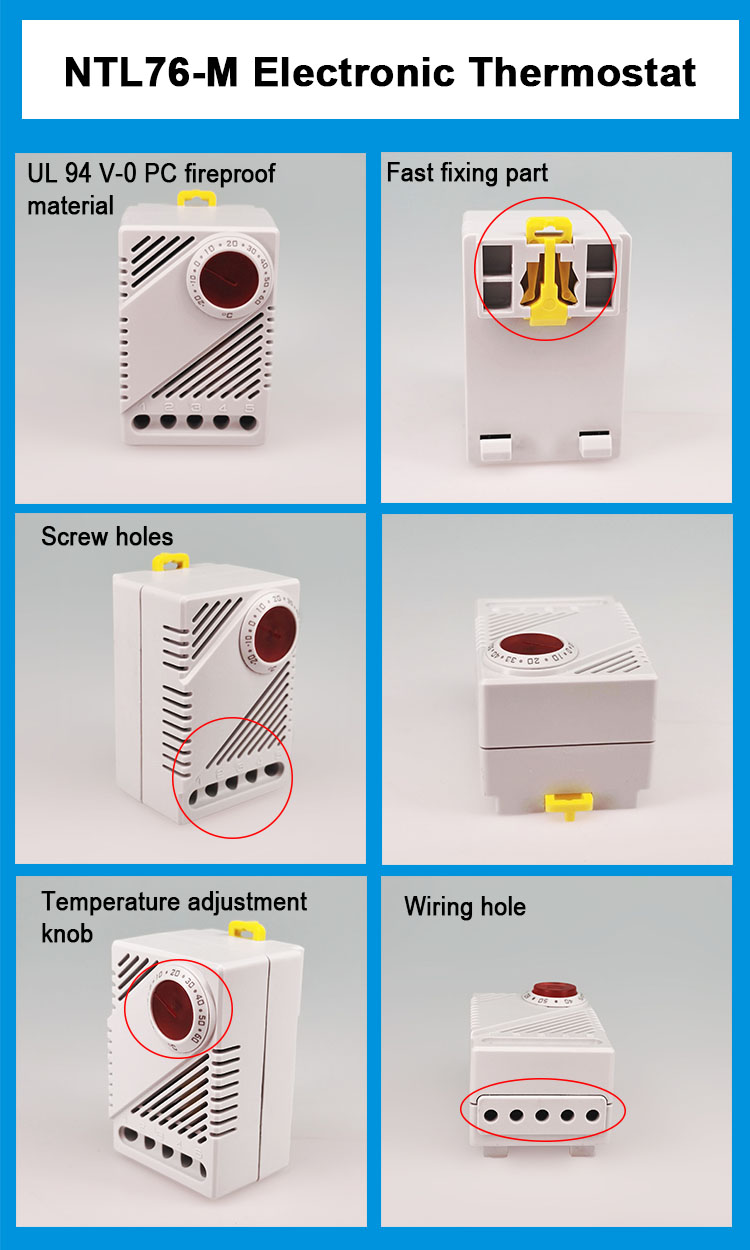

Regulacja klipsa

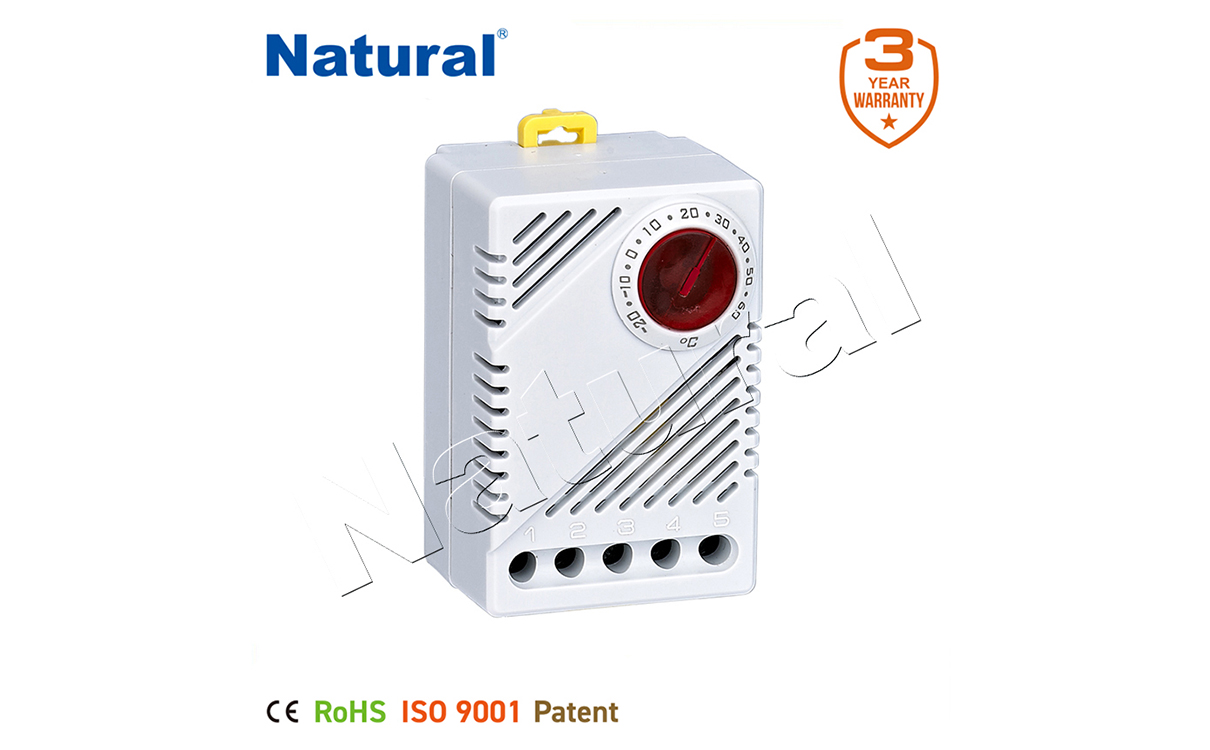

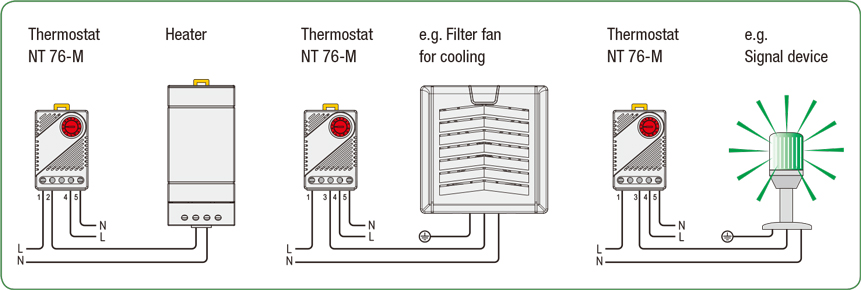

Elektroniczny termostat służy do sterowania urządzeniami grzewczymi i chłodzącymi, wentylatorami filtrującymi lub urządzeniami sygnałowymi. Termostat rejestruje otaczające powietrze i może przełączać obciążenia zarówno indukcyjne, jak i rezystancyjne za pośrednictwem przekaźnika ze stykiem przełącznym. Dioda LED zintegrowana w pokrętle regulacyjnym świeci, gdy NC jest zamknięty. (np. gdy podłączony grzejnik pracuje).
dane techniczne
NT 76-M | |
przełącz różnicę temperatur | 4k (± 1tolerancja k) na +20℃ (+68℉)¹ |
element czujnika | NTC |
czas reakcji | ok. 5 sek. |
typ kontaktu | styk przełączny (przekaźnik) |
żywotność | > 50,000 cykle |
maks. zdolność przełączania (wyjście przekaźnikowe) | 240odkurzacz / 120wak, 8 (1.6) A |
maks. prąd rozruchowy | ac 16a przez 10 sek. |
wskaźnik optyczny | prowadzony |
połączenie | 5-zacisk biegunowy, moment dokręcania 0,5 nm maks.: sztywny/linka 2,5mm²(AWG 14) |
montowanie | klips na szynę din 35mm, en 60715 |
obudowa | tworzywo sztuczne zgodne z ul 94v-0, jasnoszary |

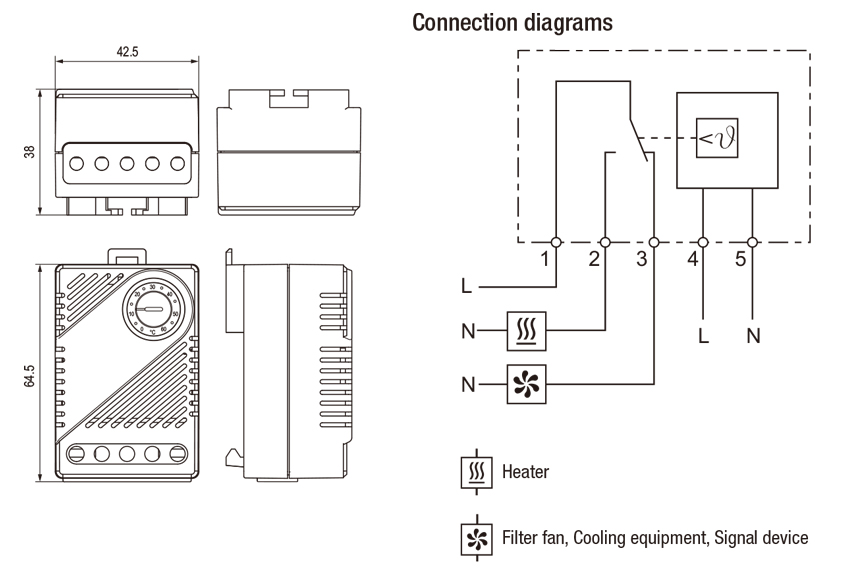

wymiary | 64.5 x 42,5 x 38 mm |
waga | ok. 70g |
pozycja dopasowania | pionowy |
operacyjny/temperatura przechowywania | -40 do +85℃ (-40 do +185℉) |
operacyjny/wilgotność przechowywania | maks. 90% wilgotności względnej (niekondensujący) |
typ ochrony | IP20 |
¹ przy łączeniu za pomocą przewodów typu linka należy zastosować tulejki końcowe.
sztuka. nie. | zakres ustawień | napięcie robocze |
860662 | -20 do +60℃ | 230VAC, 50/60Hz |
860663 | -4 do +140℉ | 120VAC, 50/60Hz |
